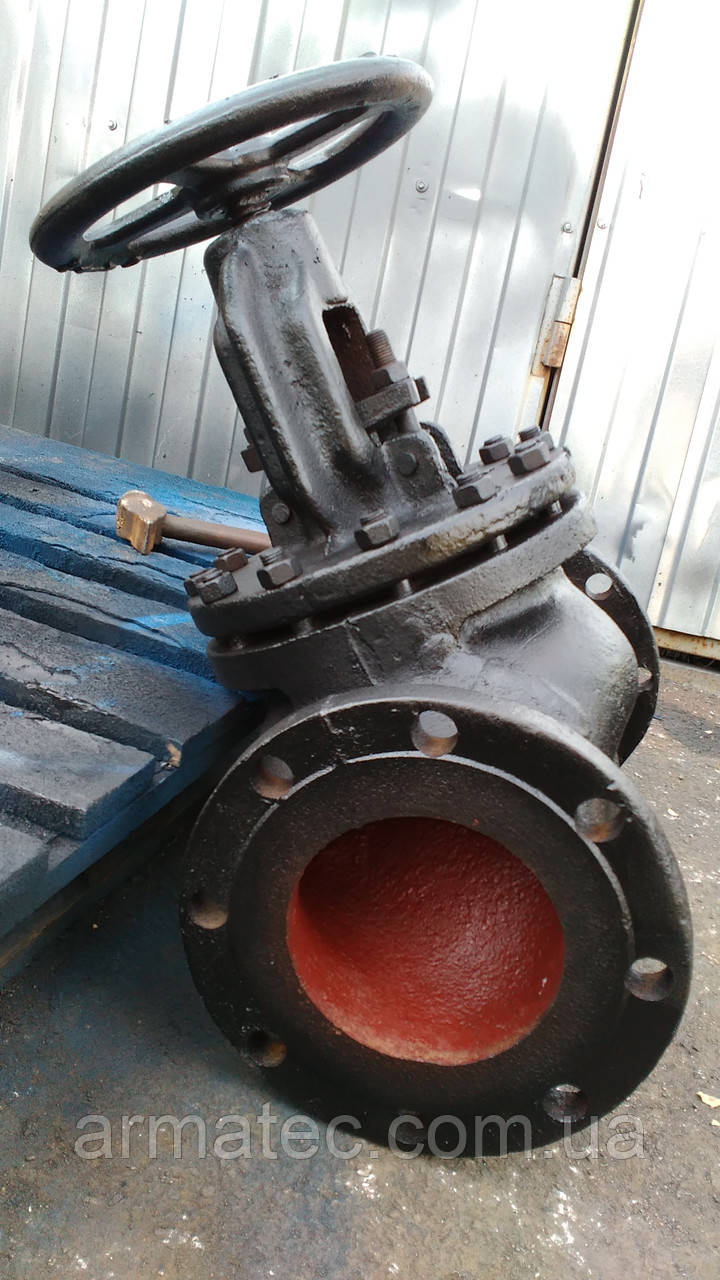

15ч14п (бр) Фланцовий Ру16 Ду65
3 024 ₴
Мінімальна сума замовлення на сайті — 3650 грн
- В наявності
- Оптом і в роздріб
15ч14п (бр) Фланцовий Ру16 Ду65В наявності
3 024 ₴
+380 (96) 271-29-24
Павел- +380 (99) 665-20-40Павел
- +380 (66) 283-23-61Александр
- +380 (93) 761-76-01Александр
повернення товару протягом 14 днів за домовленістю
Запірні фланцеві вентили з ковкого чавуну 15кч14п (РУ-16) призначається для трубопроводів, які транспортують воду, повітря або пару за температури до 225 °C Можуть встановлюватися в будь-якому робочому положенні. До трубопроводу приєднуються за допомогою фланців, розміри яких зумовлені ГОСТ 12817-67. Робоче середовище подається під золотник. Корпус і кришка виготовляються з ковкого чавуну.
Основні технічні дані та параметри вентиля 15 год14п
Робоче середовище: вода, пара, рідкі неагресивні середовища нейтральні до основних метіалав вентиля. Прохід умовний Ду: 65, 80, 100, 125, 150, 200 мм. Номінальний тиск Ру: 1,6 МПа (16 кгс/см2). Герметичність у затворі: З. Температура робочого середовища t, не більш ніж: до + 225 °C. Температура довкілля t: для вентиля 15 год14п від -40 до +40 °C. Приєднання до трубопроводу: фланцеве. Робоче положення на трубопроводі: будь-яке. Напрямок середовища: під золотник. Гарантійний термін експлуатації 18 місяців від дня введення в експлуатацію. Гарантійне напрацювання 1600 циклів у межах гарантійного терміну експлуатації. Повний середній термін експлуатації не менш ніж 5 років. Повний середній ресурс не менш ніж 4 000 циклів. Напрацювання на відмову не менш ніж 2500 циклів. Монтаж і лад до встановлення вентиля 15 год14 Тривалість експлуатації та справність вентиля 15 год14п залежить від правильного виконання монтажу та підготовки клапанів до роботи. Безпосередньо перед встановленням клапанів на трубопроводі зробити розконсервацію внутрішніх порожнин гарячою водою з подальшою сушкою або вайт-спіритом із подальшим обдуванням теплим повітрям або протиранням насухо. Встановити сальникове набиття, що постачається з виробами (провірити вже встановлену). Під час встановлення вентиля 15 год14п на трубопроводу зробити підтягування прокладкових з'єднань і сальникового ущільнення, оскільки в період транспортування і зберігання виробів може статися розгермітизація їх. Ці чинники не є браковчною ознакою. Вентиль 15 год14п має встановлюватися в місцях, доступних для ремонту та обслуговування. Перед встановленням вентиля 15 год14п трубопровід має бути ретельно очищений від піску, бруду, окалини та ін. Вентилі мають встановлюватися на трубопроводах, призначених для середовищ і параметрів, зазначених у паспорті на виріб. Вентилі встановлюються в будь-якому положенні. Напрямок середовища має збігатися з напрямком стрілки на корпусі. Під час встановлення вентилів, за можливості, виключити дію маси трубопроводу на болтові з'єднання. Під час монтажу клапанів необхідно, щоб фланці на трубопроводі були встановлені без перекосів. Безпосередньо після монтажу всі клапани мають бути відкриті та мають бути вироблені ретельне промивання трубопроводу. Перед пуском встановлення перевірити роботу рухомих частин вентиля (повністю відкрити або закрити його та встановити в робочому положенні).Розміри та габарити вентиля 15кч14п
| Вентиль чавунний запірний прохідний фланцевий 15 кч14п Ру16 | ||||||
| Ду, мм. | 65 | 80 | 100 | 125 | 150 | 200 |
| Будівельна довжина L мм. | 290 | 310 | 350 | 400 | 480 | 600 |
| Висота Н, мм. | 320 | 335 | 395 | 520 | 532 | 685 |
| Маса, кг. | 22 | 29 | 39,5 | 57,6 | 83,3 | 135 |
| Робоче середовище | вода, пара | |||||
| Температура середовища, 0З | до 225 | |||||
Характеристики
| Основні атрибути | |
|---|---|
| Країна виробник | Україна |
| Тип пристрою | Вентиль |
| Матеріал | Чавун |
| Спосіб кріплення | Фланцевий |
| Робочий тиск | 1.6 МПа |
| Розривний тиск | 2.5 МПа |
| Довжина | 290 мм |
| Висота | 320 мм |
| Максимальна робоча температура | 225 град. |
| Вага | 22 кг |
Інформація для замовлення
- Ціна: 3 024 ₴
