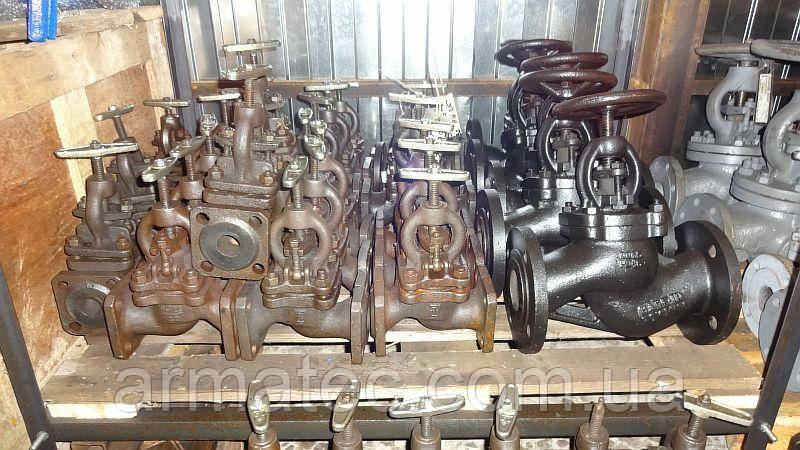

Вентиль чавунний 15 кч16п1 Ду32
від 1 232 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 3650 грн
- В наявності
- Оптом і в роздріб
Вентиль чавунний 15 кч16п1 Ду32В наявності
від 1 232 ₴
+380937617601
- +380 (96) 271-29-24Павел
- +380 (99) 665-20-40Павел
- +380 (66) 283-23-61Александр
- +380 (93) 761-76-01Александр
повернення товару протягом 14 днів за домовленістю
Вентилі чавунні фланцеві 15кч16п, Ру-25 Клапан запірний прохідний чавунний фланцовий 15 кч16п1 (15кч16нж) РУ25 призначений для встановлення на трубопроводах для періодичного увімкнення або вимкнення частини трубопроводу для таких робочих середовищ, як вода, пара, аміак.
Основні технічні дані та параметри вентиля 15 кч16п1
Робоче середовище: вода, пара, картопля, олія, мазут. Прохід умовний Ду: 32, 40, 50, 65, 80 мм. Номінальний тиск Ру: 2,5 МПа (25 кгс/см2). Герметичність у затворі: З Температура робочого середовища t, не більш ніж: -30 + 225 ос. Температура довкілля t: для вентиля 15 кч16п1 від -40 до +40 °C. Робоче положення на трубопроводі: будь-яке. Напрямок середовища: під золотник. Склад вентиля 15 кч16п1 і застосовувані матеріали Основними складовими частинами вентиля 15 кч16п1 є: 1-корпус, 2-шпиндель, 3-прокладка, 4-кришка, 5-фланець сальниковий, 6-кільце ущільнювальне, 7-маховик. Цифрові пояснення наведені на креслення вентиля 15 кч16п1. Найменування деталей Корпус, кришка, золотник-КЧ 30-6-Ф Шпиндель-Сталь 20 Ущільнювальні поверхні затвора-Фторопласт — 4 Прокладка-пароніт ПОН-Б Монтаж і лад до встановлення вентиля 15 кч16п1 Тривалість експлуатації та справність вентиля 15 кч16п1 залежить від правильного виконання монтажу та підготовки клапанів до роботи. Безпосередньо перед встановленням клапанів на трубопровід зробити розконсервацію внутрішніх порожнин гарячою водою з подальшою сушкою або вайт-спіритом із подальшим обдуванням теплим повітрям або протиранням насухо. Встановити сальникове набиття, що постачається з виробами (провірити вже встановлену). Під час встановлення вентиля 15 кч16п1 на трубопроводу зробити підтягування прокладкових з'єднань і сальникового ущільнення, оскільки в період транспортування і зберігання виробів може статися розгермітизація їх. Ці чинники не є бракувальним ознакою. Вентиль 15 кч16п1 належить встановлюватися в місцях, доступних для ремонту та обслуговування. Перед встановленням вентиля 15 кч16п1 трубопровід має бути ретельно очищений від піску, бруду, окалини та ін. Вентилі мають встановлюватися на трубопроводах, призначених для середовищ і параметрів, зазначених у паспорті на виріб. Вентилі встановлюються в будь-якому положенні. Напрямок середовища має збігатися з напрямком стрілки на корпусі. Під час встановлення вентилів, за можливості, виключити дію маси трубопроводу на болтові з'єднання. Під час монтажу клапанів необхідно, щоб фланці на трубопроводі були встановлені без перекосів. Безпосередньо після монтажу всі клапани мають бути відкриті та мають бути вироблені ретельне промивання трубопроводу. Перед пуском встановлення перевірити роботу рухомих частин вентиля (повністю відкрити або закрити його та встановити в робочому положенні).Розміри та габарити вентиля 15кч16п1
| Вентиль чавунний запірний прохідний фланцевий 15 кч16п1 | Ру25 | |||||
| Ду, мм. | 32 | 42 | 50 | 65 | 80 | |
| Будівельна довжина L мм. | 180 | 200 | 230 | 290 | 310 | |
| Висота Н, мм. | 210 | 235 | 235 | 290 | 300 | |
| Маса, кг. | 8 | 11 | 14 | 25 | 32 | |
| Робоче середовище | вода, пара | |||||
| Температура середовища 0З | до 225 | |||||
Характеристики
| Основні | |
|---|---|
| Виробник | КАЗ |
| Країна виробник | Україна |
| Умовний прохід | 32 мм |
| Напрямок потоку у вентилі | Прямоточний |
| Тип приєднання | Фланцеве |
| Максимальна робоча температура | 225 град. |
| Максимальний робочий тиск | 25 бар |
| Клас герметичності | А |
| Спосіб монтажу | Горизонтальний/вертикальний |
| Ручний привід | Маховик |
| Вага | 8 кг |
Інформація для замовлення
- Ціна: від 1 232 ₴
